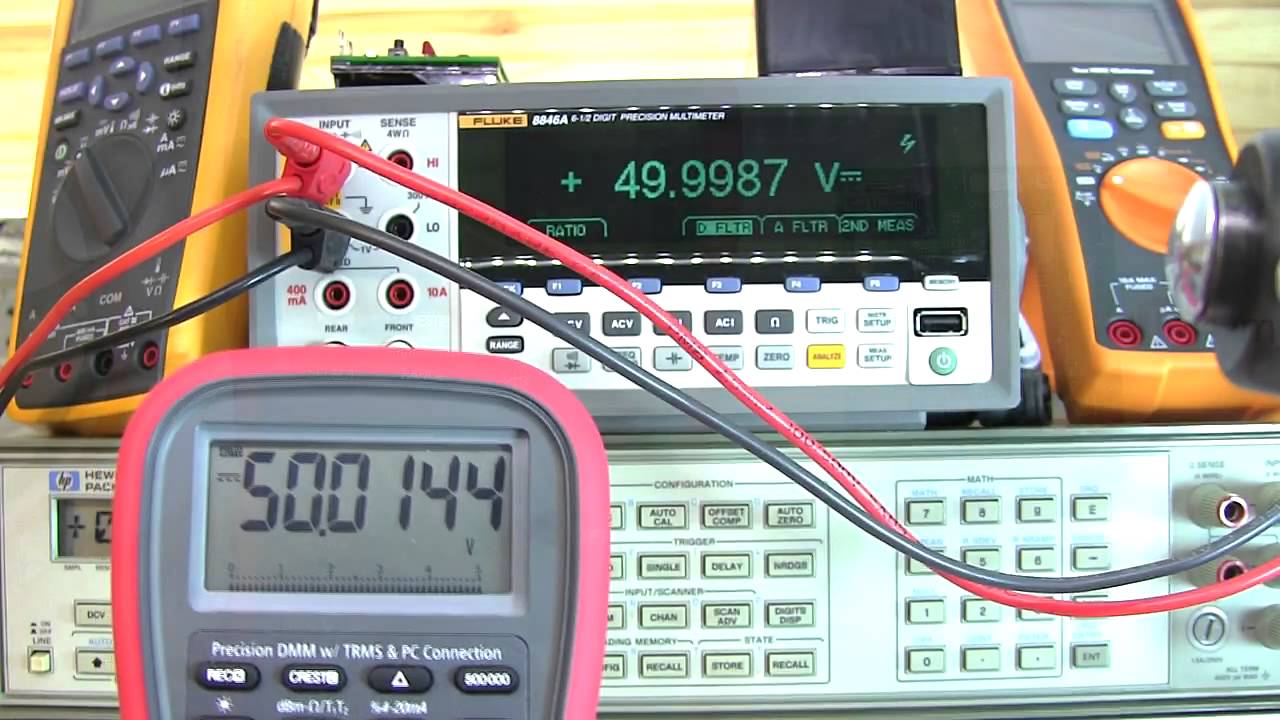

Калибровка по мультиметру включает в себя измерение и регулировку в различных режимах измерения мультиметра или мультикастера. Наиболее распространенными режимами измерения являются напряжение переменного / постоянного тока (AC / DC) и измерения сопротивления постоянного тока. В зависимости от требуемой точности есть калибровочное оборудование и настройки мультиметра, которые служат в качестве калибровочного задания.

Цифровые мультиметры обычно имеют встроенные процессоры, которые обрабатывают измерения с использованием стабильных ссылок на напряжение. В отличие от цифровых мультиметров, аналоговые мультиметры необходимо откалибровать для обеспечения точности. Аналоговые мультиметры обычно имеют регулируемые резисторы, называемые резисторами триммера, которые могут использоваться для компенсации и корректировки различных условий.

Электрические и электронные свойства могут изменяться при многократном использовании мультиметра. Различные факторы, такие как резисторы, чувствительность движения измерителя и напряжение батареи, могут влиять на точность показаний мультиметра. Некоторые аналоговые мультиметры также используют внутреннюю батарею для измерения напряжения и тока.

Различные диапазоны измерений проверяются при калибровке по мультиметру. В мультиметре, использующем движение счетчика с полной шкалой 50 микроампер, производитель маркирует полную шкалу постоянного тока с постоянным током 10, 50, 250 и 500 вольт (VDC). В этом случае есть четыре положения селектора диапазона, которые измеряют напряжение постоянного тока.

Можно вычислить необходимое полное сопротивление серии с перемещением 1 кОм (к-ом). При полной шкале 10 В постоянного тока, ток в вольтметре должен составлять 50 микроампер, а общее сопротивление составляет 10 вольт (V) / 50 микроампер или 200 кОм. Суммарное сопротивление составляет 200 кОм, поэтому необходимое последовательное сопротивление составляет 200 кОм менее 1 кОм или 199 кОм. Калибровка — это вопрос использования фиксированного сопротивления и регулируемого сопротивления приблизительно 199 кОм. Типичным примером может служить фиксированное сопротивление 180 кОм с резистором триммера 20 кОм для диапазона 10 В постоянного тока.

Читайте далее:  Компрессор для дома

Для калибровки AC-мультиметра схема такая же, как для цепи постоянного тока с дополнительным выпрямительным контуром. Диоды в цепи выпрямителя преобразуют переменный ток в пропорциональные полные или полноволновые импульсы постоянного тока, которые фильтруются и ограничены для управления движением счетчика. При правильном выборе последовательного сопротивления показания аналогичны показаниям среднеквадратичного (RMS) мультиметра.

В амперметрах постоянного тока, измеряющих токи постоянного тока, движения счетчика параллельны очень низким сопротивлениям. Калибровку обычно выполняют путем последовательного регулирования сопротивления с перемещением счетчика. Когда 50-микроамперное движение параллельно с 0,1-омным резистором, полная шкала из 50 микроампер соответствует небольшому напряжению 0,05 В постоянного тока через амперметр. Это соответствует току 0,5 ампер (A), а полномасштабная метка составляет 500,05 миллиампер (мА).
