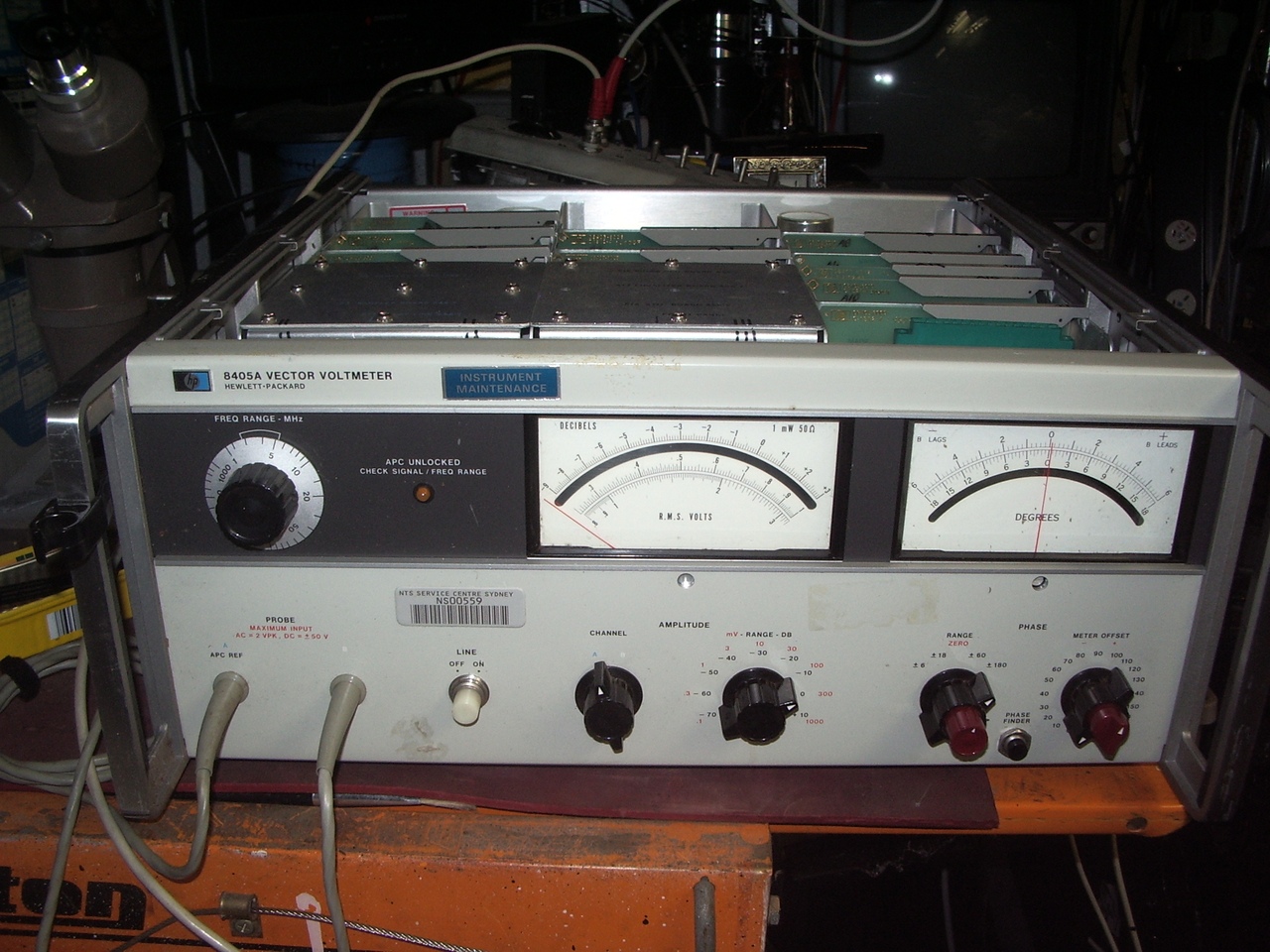

Векторный вольтметр — это тип электрического испытательного оборудования, который указывает как уровень, так и разность фаз между первым и вторым входами. Это специализированный вольтметр, способный измерять векторные свойства. Векторный вольтметр является частью широкого спектра испытательного оборудования, известного как счетчики векторов. Векторные метры обычно находятся в лабораториях электрического дизайна и специальных панелях мониторинга.

Вектор и скаляр представляют собой два общих представления реальных величин различных объектов. Скалярная единица не имеет направления, или подразумевается направление. Например, масса 11 фунтов (5 кг), скаляр, будет иметь вес 5 кг, вектор. Направление веса 5 кг подразумевается, как вниз, а вес объекта также является вектором, потому что вес — это сила, направленная вниз.

Скалярные величины имеют величину, а векторные величины имеют как величину, так и направление. Когда напряжение на батарее 1,5 В (V) измеряется вольтметром, результат считывается как «положительный 1,5 В.» Когда другая батарея измеряется последовательно, результат может считаться «положительным 3,0 В.» Если одна батарея в последовательном соединении была отключена, показание становится равным 0 В. Это называется сокращением вектора.

Отмена вектора происходит, когда два вектора одинаковой величины, но противоположны по направлению складываются вместе. Векторы могут добавлять или отменять друг друга полностью или частично. Реальные векторы не будут точно синфазными или несинхронными. Разность фаз будет находиться в диапазоне от 0 до 360 градусов.

Векторный вольтметр способен измерять векторную разность между двумя источниками напряжения. Одним из примеров является трехфазный источник питания, где три выхода имеют разность фаз 120 градусов относительно друг друга. Векторный вольтметр сможет подтвердить разность фаз между выходами. Также может быть получено так называемое напряжение между фазой и нейтралью.

Реактивные компоненты в электрических и электронных схемах производят фазовый сдвиг в изменяющихся во времени сигналах, которые вводятся. Фазовый сдвиг может быть в пределах от 0 до 360 градусов. Токи и напряжения в конденсаторах и в индукторах имеют разность фаз 90 градусов. Эти реактивные компоненты в различных комбинациях схем обеспечивают широкий диапазон возможных разностей фаз на разных частотах.

Читайте далее:  Требования к кабелю пожарной сигнализации

Другим использованием векторного вольтметра является измерение частоты и фазового отклика электронных усилителей. Частотная характеристика оборудования может быть построена путем измерения и построения уровней входного и выходного сигналов на различных тестовых частотах. Измеряя фазовое соотношение входных и выходных сигналов на разных частотах, фазовый отклик может также отображаться как направляющий элемент при реализации дополнительных этапов схемы для получения желаемых общих характеристик.
